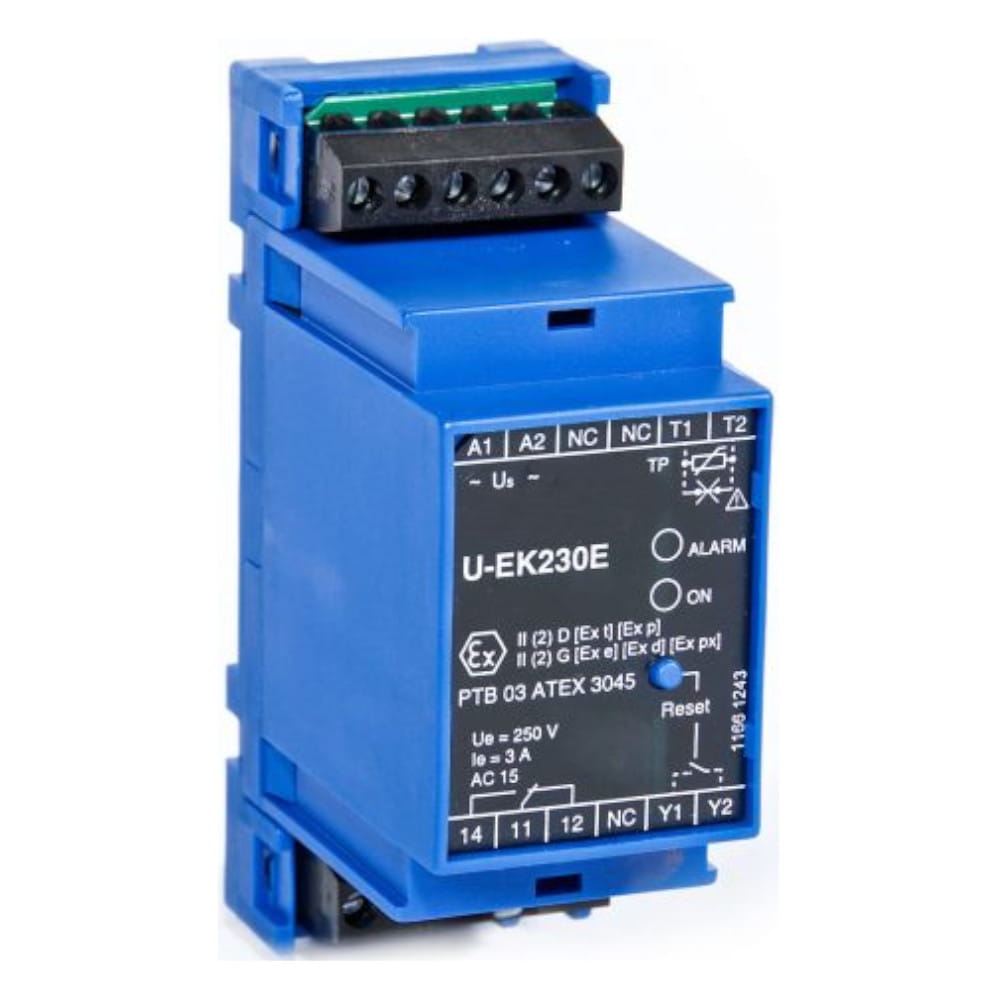

Wyłącznik Harmann U EK230E
Opis:
-
Urządzenie ochrony termicznej dla silników standardowych i przeciwwybuchowych (EX) wyposażonych w czujniki temperatury uzwojeń typu PTC. W przypadku silników EX urządzenie należy zainstalować poza strefą zagrożenia wybuchem. Montaż na szynie DIN, IP 20, szerokość 35 mm. Urządzenie w sposób ciągły kontroluje rezystancję podłączonych czujników temperatury uzwojeń silnika. Opis schematu podłączenia: w celu ochrony silnika przed przegrzaniem, w przypadku nagłej zmiany rezystancji, następuje przełączenie wewnętrznego przekaźnika (250VAC/3A), tym samym moduł przekazuje sygnał do wyłączenia stycznika znajdującego się w torze zasilania silnika (stycznik, lampka bezpieczniki nie wchodzą w skład zestawu). Awaria sygnalizowana jest wskaźnikiem LED. Ponowny rozruch wentylatora jest możliwy po ostygnięciu silnika i zresetowaniu wyłącznika (przez przycisk „RESET” lub przez wyłączenie całego układu na ok. 10 – 15 s).
Maksymalna temperatra pracy:
- 55°C
Zastosowanie:
- Zabezpieczenie termiczne dla silników wyposażonych w czujniki temperatury uzwojeń typu PTC.
