Wyłącznik Harmann SET 10E
Opis

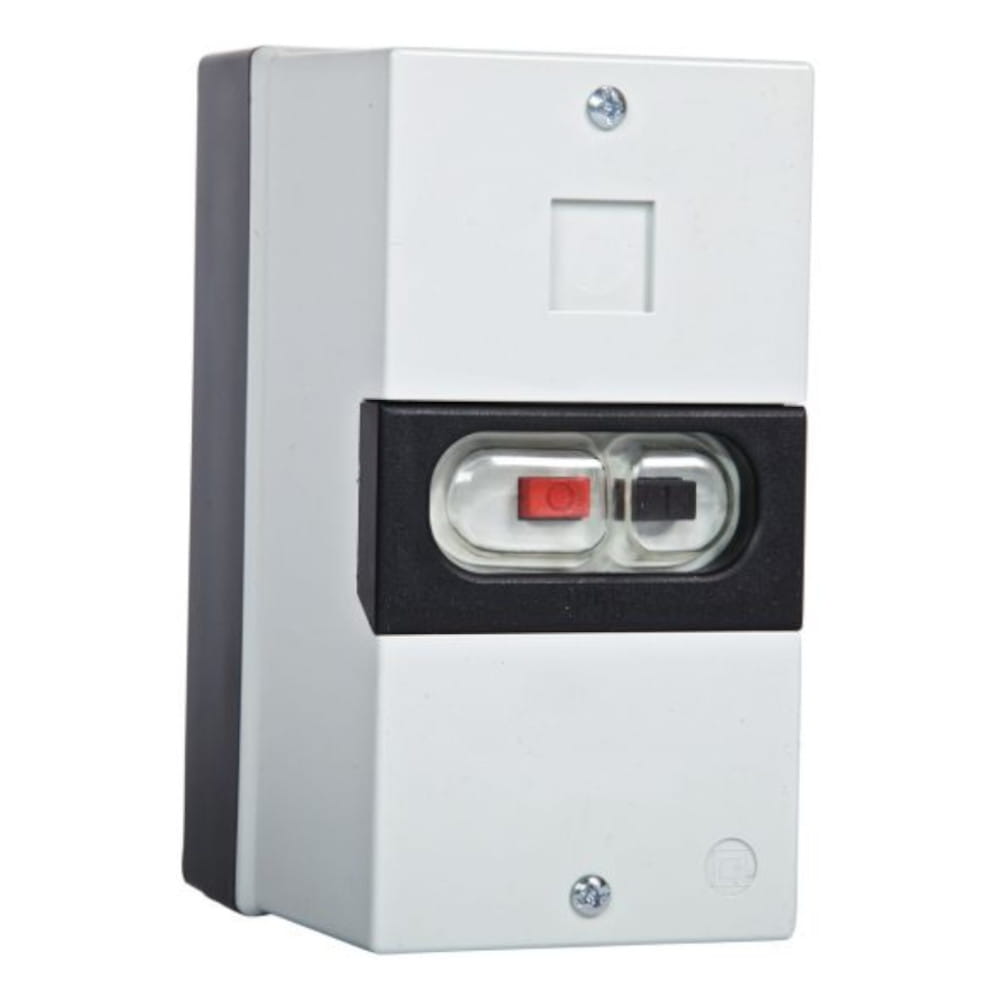

Wyłącznik Harmann SET 10E
Opis:
-

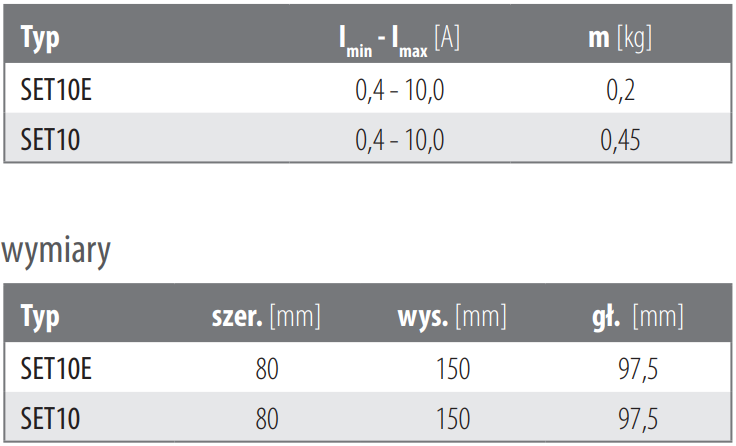

Wyłącznik z ochroną termiczną umożliwiający podłączenie jednofazowych 1~230V silników wentylatorów posiadających wyprowadzenie końcówek termokontaktu (oznaczenie TK, TW, TB, TP, PTO) poza obudowę silnika (puszka lub kabel przyłączeniowy wentylatora). Znamionowe napięcie zasilania 1~230V. Stała nastawa wyłączająca 10 A. Zakres prądu znamionowego silnika 0,4-10,0 A.
-

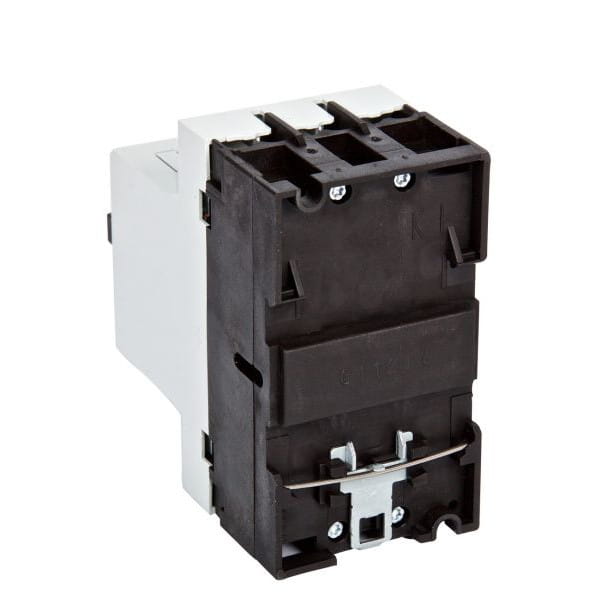

Wersja do montażu na szynie DIN: SET10E z IP 20 - bez obudowy
-

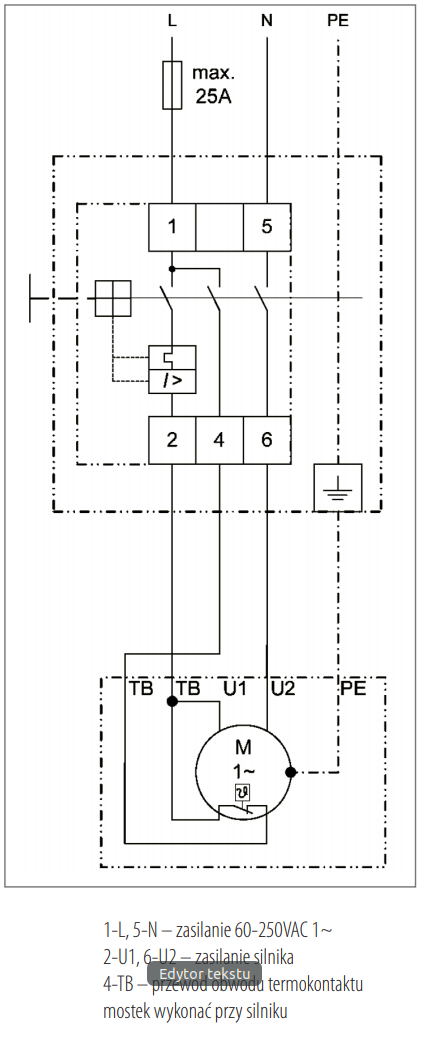

W celu podłączenia dwóch przewodów termokontaktu należy wykonać mostek zgodnie ze schematem. Ponowne załączenie jest możliwe po dostatecznym ostygnięciu uzwojeń silnika. Zbyt szybkie ponowne załączenie spowoduje wyłączenie po upływie maksymalnie 60 s. Zdjęcie zasilania nie powoduje zmiany stanu załączenia. Wyposażenie opcjonalne: styk pomocniczy ZB (1NO- +1NC), blokada przed nieautoryzowanym uruchomieniem.
Maksymalna temperatra pracy:
- 55°C – SET10E
Zastosowanie:
- Uruchomienie i zabezpieczenie termiczne dla silników jednofazowych, wyposażonych w czujniki temperatury uzwojeń typu termokontakt.
