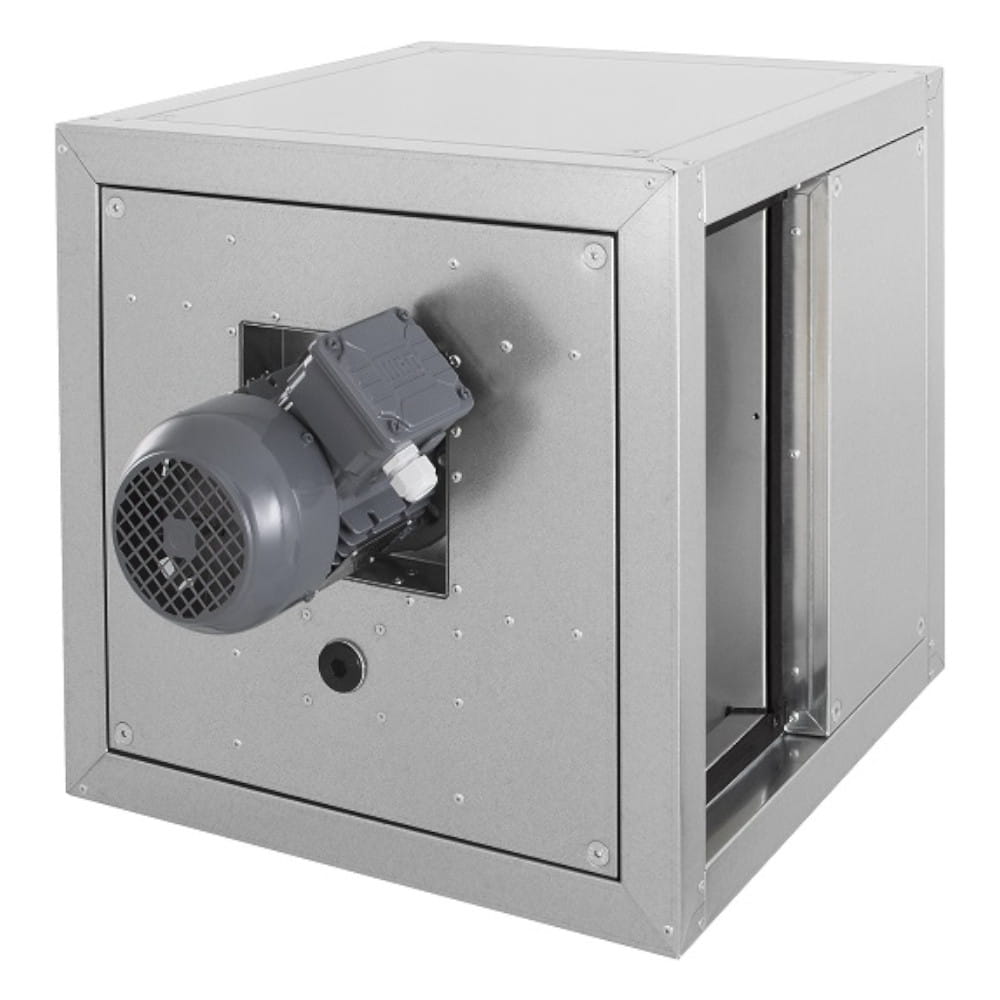

Wentylator kuchenny Harmann QBOX 450/6400T

Wentylator kuchenny Harmann QBOX 450/6400T

Konstrukcja:

• Promieniowy wentylator kanałowy z silnikiem zamontowanym poza strumienia przepływającego powietrza, przeznaczony do zabudowy w systemie ciągu kanałów o przekroju prostokątnym. Konstrukcja wentylatora umożliwia liniowy przepływ powietrza o maksymalnej temperaturze do 120°C. Obudowa wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych, izolowanych warstwą wełny mineralnej o grubości 30mm. Panel inspekcyjny obudowy zapewnia swobodny dostęp do wirnika przy wykonywaniu czynności konserwacyjnych.
• W obudowie wentylatora wykonano króćce odpływowe umożliwiające odprowadzenie skroplin w standardowej pozycji montażu z wirnikiem poziomo. W przypadku montażu z wirnikiem w pozycji pionowej (silnik w pozycji bocznej) wentylator należy wyposażyć w panel boczny z króćcami odpływowymi UPD. Instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu.

Wirnik:

• Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.

Napęd i sterowanie:

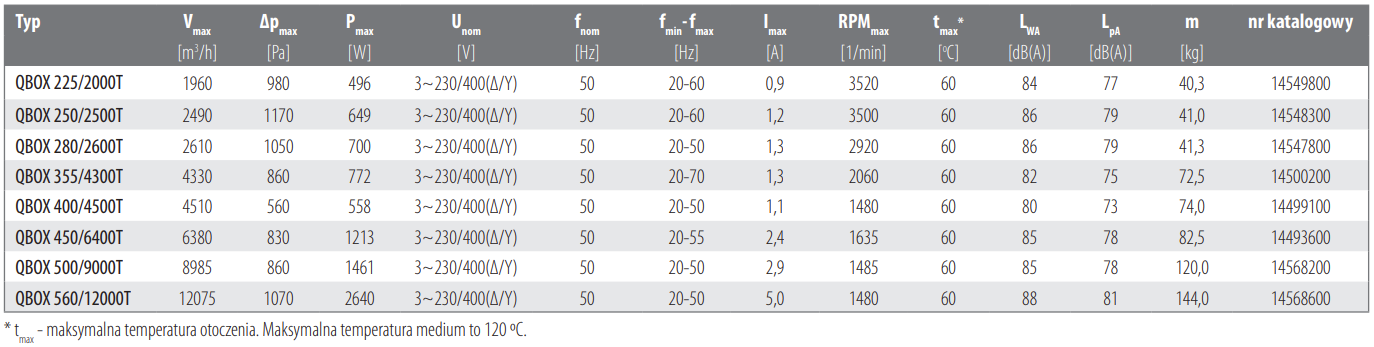

• Trójfazowy asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza. Silnik wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora. Prędkość obrotowa może być kontrolowana za pomocą przemienników częstotliwości wyłącznie w zakresie częstotliwości (obrotów) podanych w tabeli/wykresie doboru. W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy zabezpieczyć je za pomocą wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym. Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość Imax dla wentylatora.

Maksymalna temperatura pracy:

• 120°C - temperatura medium,
• 60°C - temperatura otoczenia.

Zastosowanie:

• Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.
