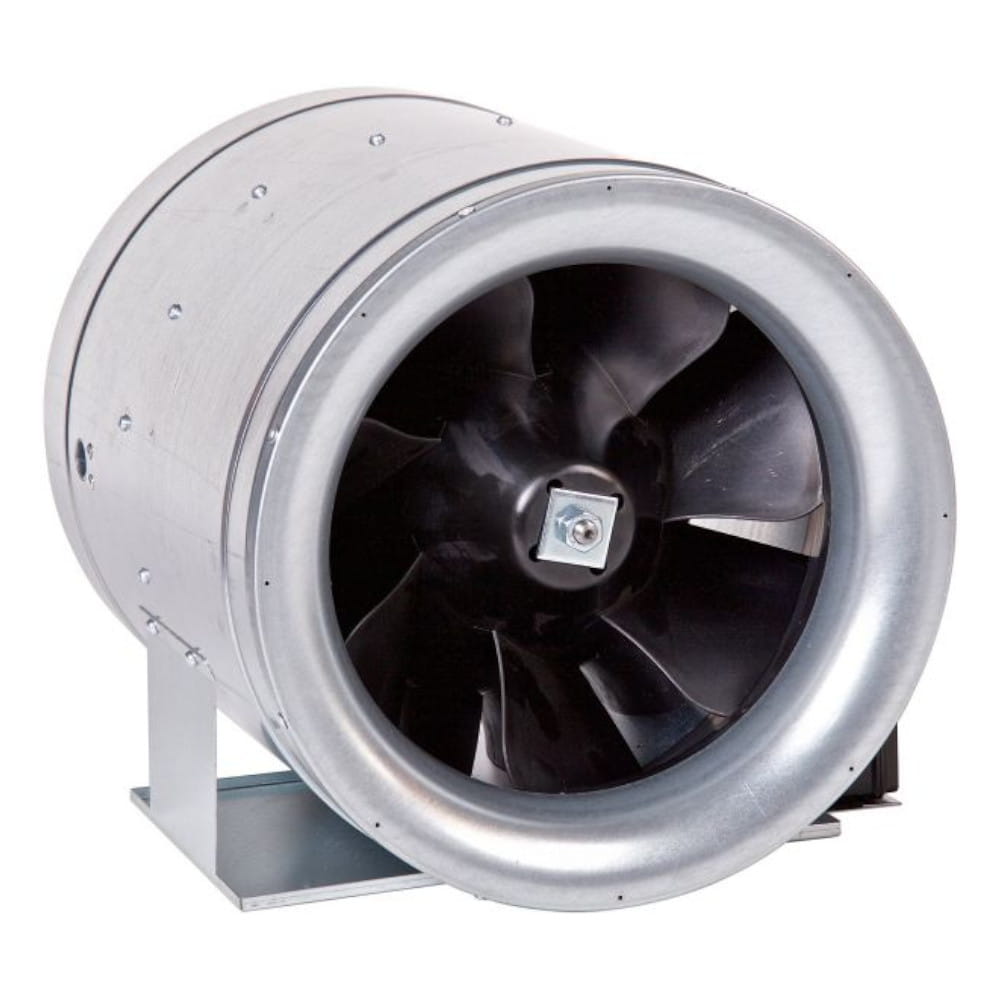

Wentylator kuchenny Harmann JETTEC.K 315/3300S

Wentylator kuchenny Harmann JETTEC.K 315/3300S

Konstrukcja:

• Diagonalny wentylator kanałowy. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrerednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem, a kierownicami dyfuzora znajdującego się za wirnikiem.
• Silnik został dodatkowo doszczelniony i obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice, mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem, oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

Wirnik:

• Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie:

• Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne i są przystosowane do napięciowej regulacji prędkości obrotowej w zakresie 80-230V przy pomocy regulatorów transformatorowych. Stopień ochrony puszki przyłączeniowej: IP44, całego urządzenia: IPX4.

Maksymalna teperatura pracy:

• Temperatura medium: 80°C

Zastosowanie:

• Efektywny odciąg oparów znad okapów kuchennych w tzw. małych obiektach gastronomicznych. Instalacja wentylacyjna musi być wyposażona w stosowne filtry / separatory tłuszczu, które wraz z wentylatorem należy regularnie czyścić.
