Wentylator kanałowy Harmann MBC 250/1500EC 1520m3/h

Wentylator kanałowy Harmann MBC 250/1500EC 1510m3/h

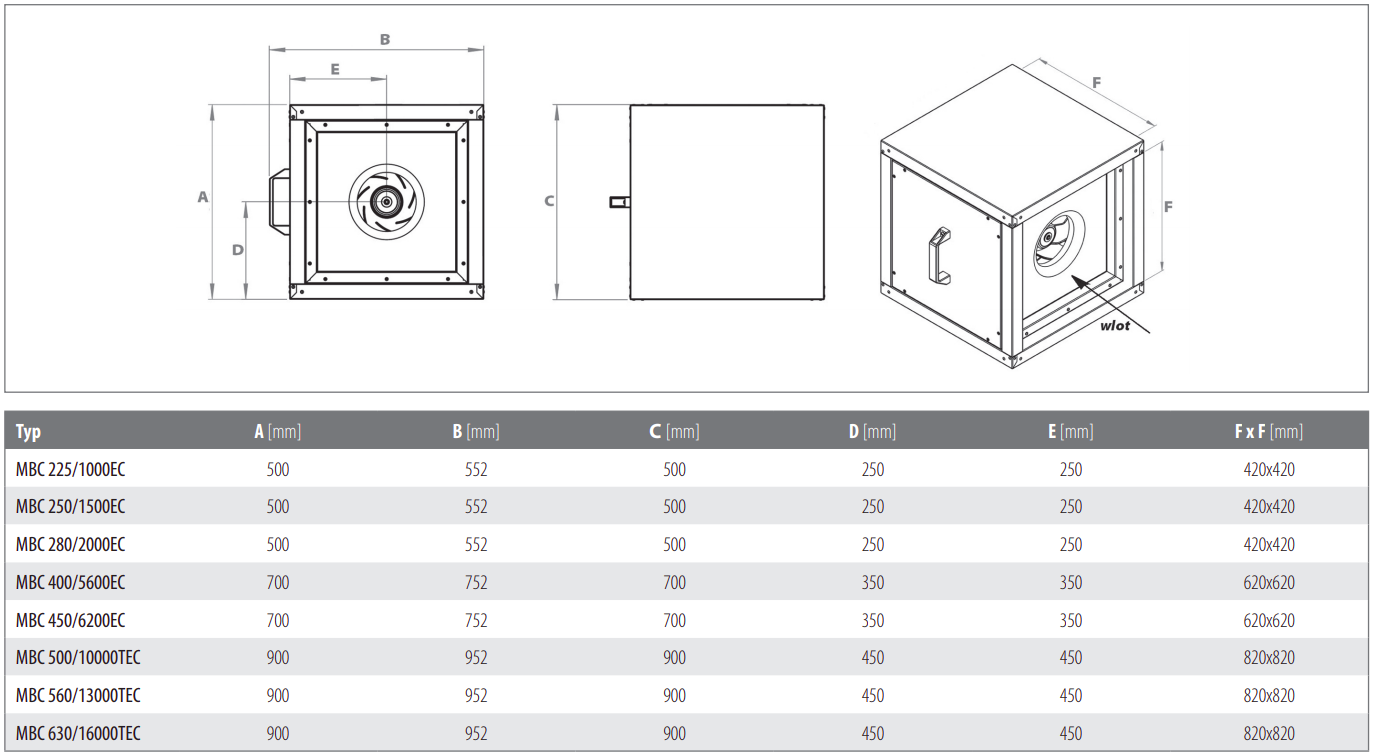

Konstrukcja:

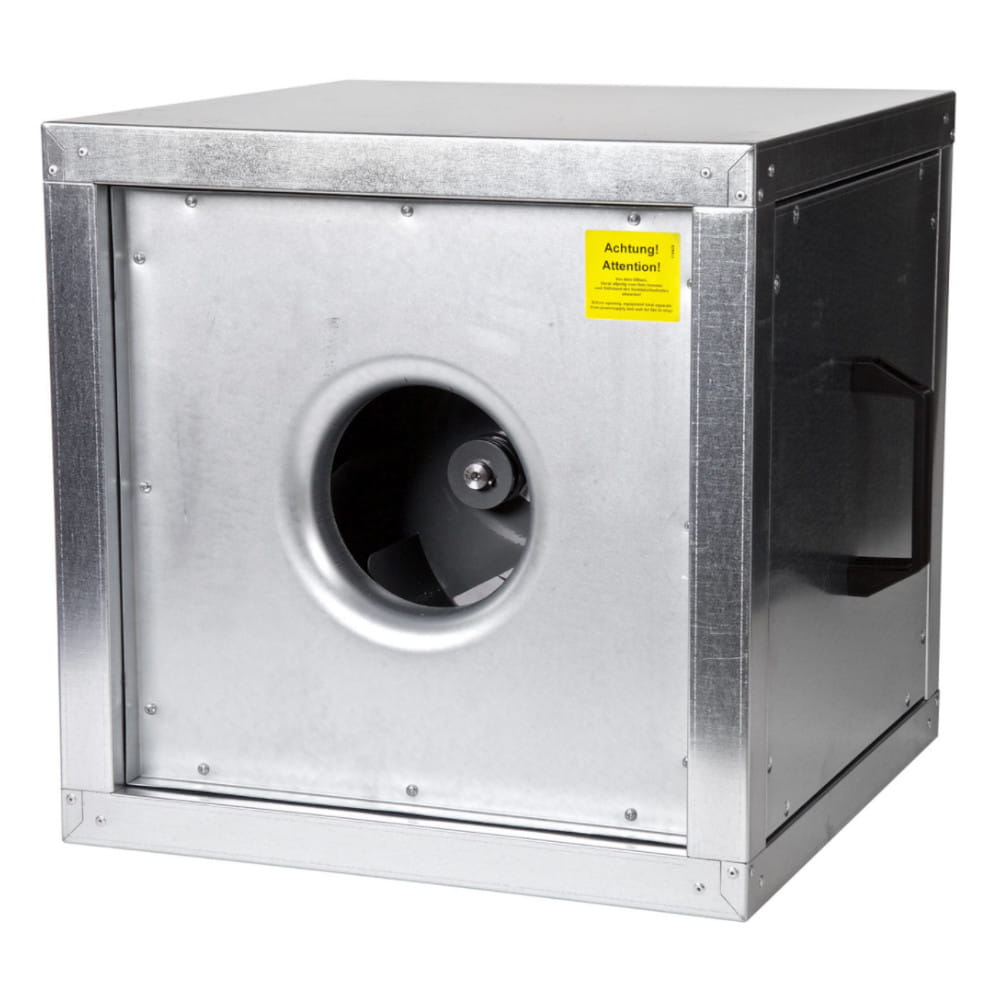

• Promieniowy wentylator kanałowy przeznaczony do zabudowy w systemie kanałów o przekroju prostokątnym. Obudowa wykonana z galwanizowanej blachy stalowej ma kształt sześciany składającego się z ramy i paneli bocznych, izolowanych (poza panelem wlotowym) warstwą wełny o grubości 30 mm. W wykonaniu standardowym wlot stanowi wyprofilowany pierścień bez króćca przyłączeniowego. Wylot uzyskuje się przez zdjęcie jednego z izolowanych paneli bocznych. Wylot można skonfigurować względem wlotu pod kątem 90° lub w linii prostej.
• W przypadku modeli 225-450 po stronie wylotu można zastosować panele USB wyposażone w okrągłe króćce przyłączeniowe. Dla modeli MBC 500-630 stosowanie króćców okrągłych nie jest przewidziane i zalecane. W celu ograniczenia dodatkowych oporów, któe powstaną przy tym sposobie podłączenia (króćce USB), należy zwrócić szczególną uwagę na zachowanie prostych odcinków kanałów o jak największej średnicy przyłączeniowej.

Wirnik:

• Wyważany dynamicznie wirnik typu B stanowi integralną część silnika (tzw. silnik z wirującą obudową). Łopatki pochylone do tyłu, dla wielkości 250 oraz 280 wirnik wykonany jest ze stali ocynkowanej, pozostałe modele posiadają wirniki z tworzywa.

Napęd i sterowanie:

• Napęd stanowi nowoczesny silnik EC komutowany elektronicznie, zasilanie jednofazowe ze zintegrowanym zabezpieczeniem termicznym. Stopień ochrony IP54, klasa izolacji F.
• Silniki przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności pracy. Sterowanie odbywa się za pomocą wbudowanego regulatora obrotów, do którego można zastosować opcjonalny potencjometr 10 kΩ lub zewnętrzny sygnał analogowy 0-10V (brak w zestawie).

Zastosowanie:

• Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. MBC zalecany jest szczególnie do montażu w instalacjach o ograniczonej przestrzeni jak również w instalacjach o nietypowej zabudowie.
