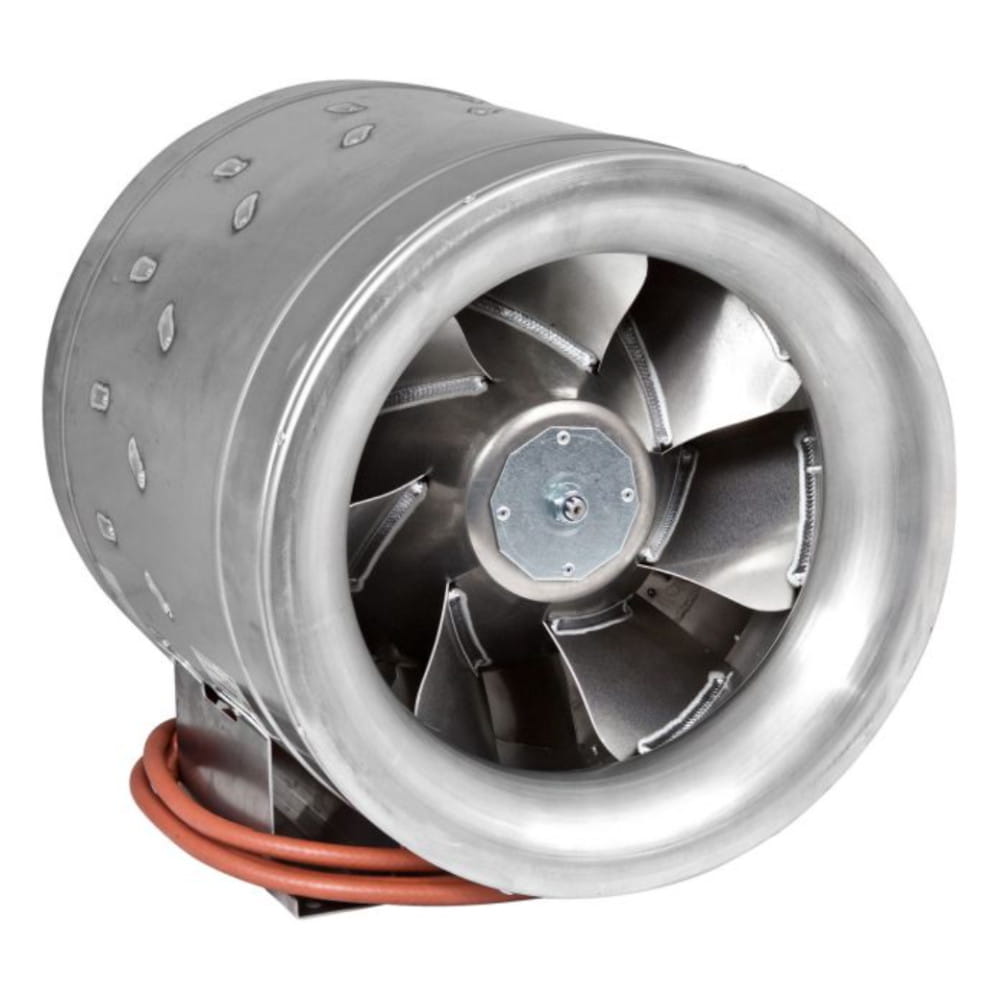

Wentylator kanałowy Harmann JETTEC 630/16300F 400V

Wentylator kanałowy Harmann JETTEC 630/16300F 400V

Konstrukcja:
Diagonalny wentylator kanałowy. Obudowa wykonana w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem. Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

Wirnik:
Wyważany dynamicznie wirnik diagonalny z aluminium z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie:
Asynchroniczny silnik elektryczny trójfazowy. Silniki posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu SET10 lub STDT 16 (brak w zestawie). Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych. Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości. Stopień ochrony wentylatorów IPX4, klasa izolacji F.
