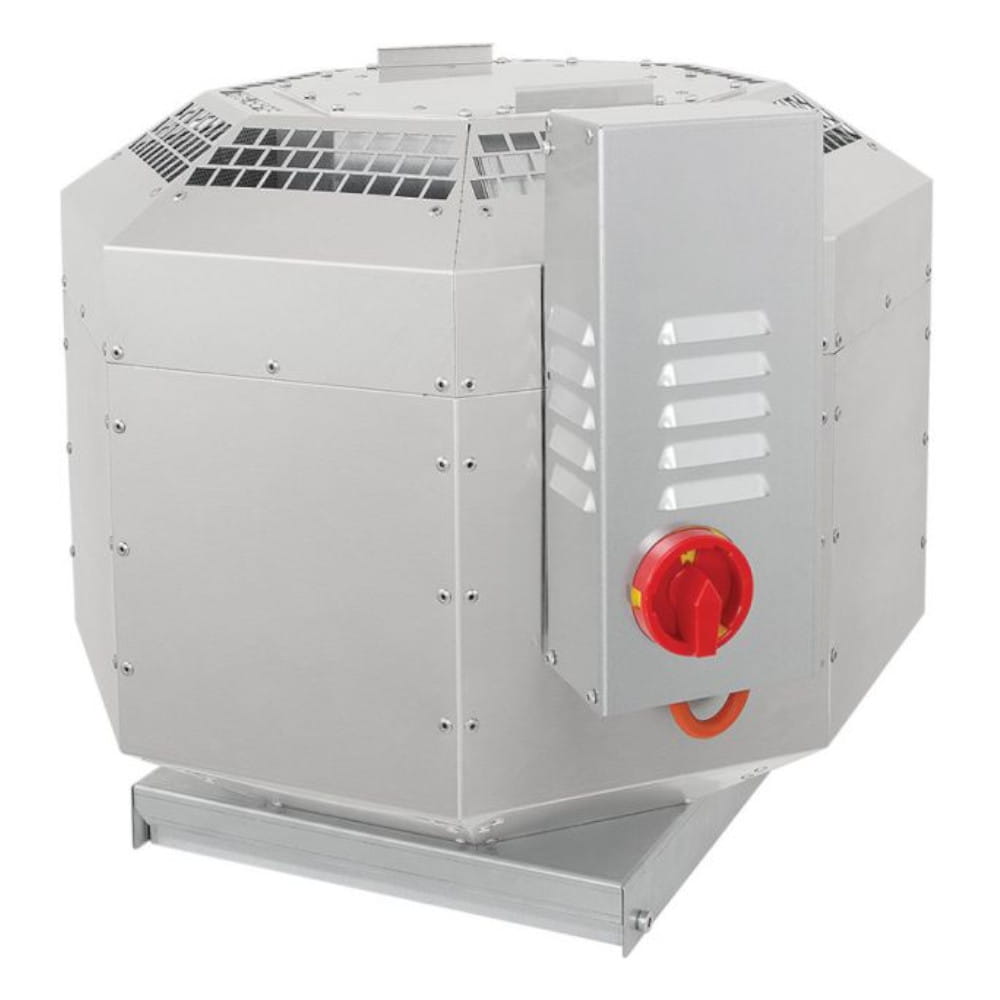

Wentylator dachowy Harmann ISOROOFTEC 4-560/11900T
Opis
Wentylator dachowy Harmann ISOROOFTEC 4-560/11900T
Konstrukcja:
Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Izolacja akustyczna obudowy została wykonana z wełny mineralnej o grubości 40 mm, którą zabezpieczono powłoką z włókna szklanego i perforowaną blachą stalową. Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza.
Silnik został zabudowany w specjalnej komorze o podwójnych ściankach, dzięki czemu jest całkowicie odizolowany od strumienia przepływającego powietrza. Konstrukcja wentylatora umożliwia transport medium o maksymalnej temperaturze 120°C. Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tacę ociekową dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).
Wirnik:
Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Wirniki modeli trófazowych zostały dodatkowo wyposażone w tuleję zaciskową Taperlock, która zapewnia lepszą jakość wyważania i wyższą stabilność działania.
Napęd i sterowanie:
Trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora.
Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp.

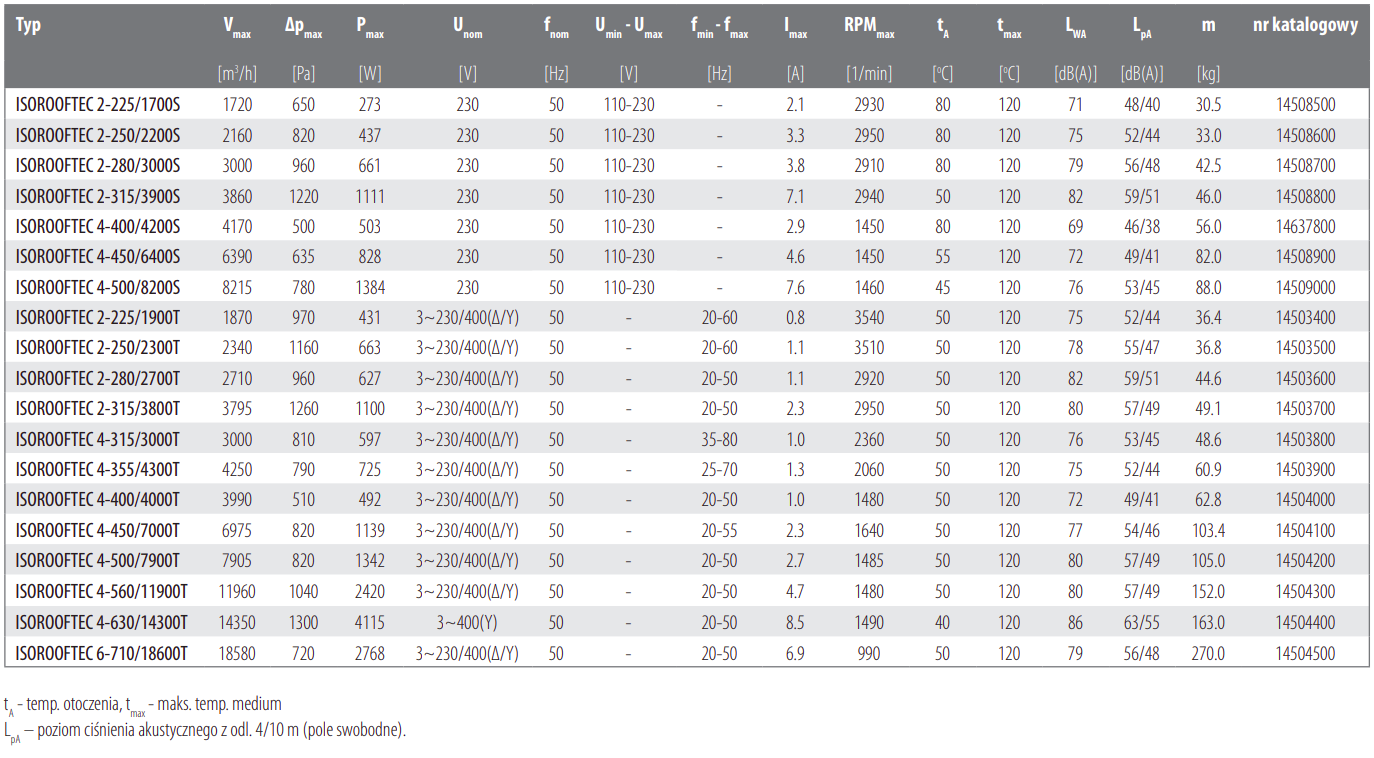

Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana przy pomocy przemienników częstotliwości w zakresach podanych w tabeli danych technicznych oraz wykresach doboru. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy, wyłącznik silnikowy lub poprzez przemiennik częstotliwości (brak w zestawie). Nastawa wyzwalacza termicznego urządzeń ochronnych musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość maksymalnego natężenia prądu (Imax) dla wentylatora. Połączenie elektryczne należy wykonać za pomocą zintegrowanego wyłącznika serwisowego. W przypadku bezpośredniego podłączenia silników trójfazowych do sieci należy zabezpieczyć je stosując wyłączniki silnikowe z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym (brak w zestawie).
Zastosowanie:
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Modele trójfazowe znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.
