Wentylator dachowy Harmann ISOROOFTEC 2-225/1700S

Wentylator dachowy Harmann ISOROOFTEC 2-225/1700S

Konstrukcja:

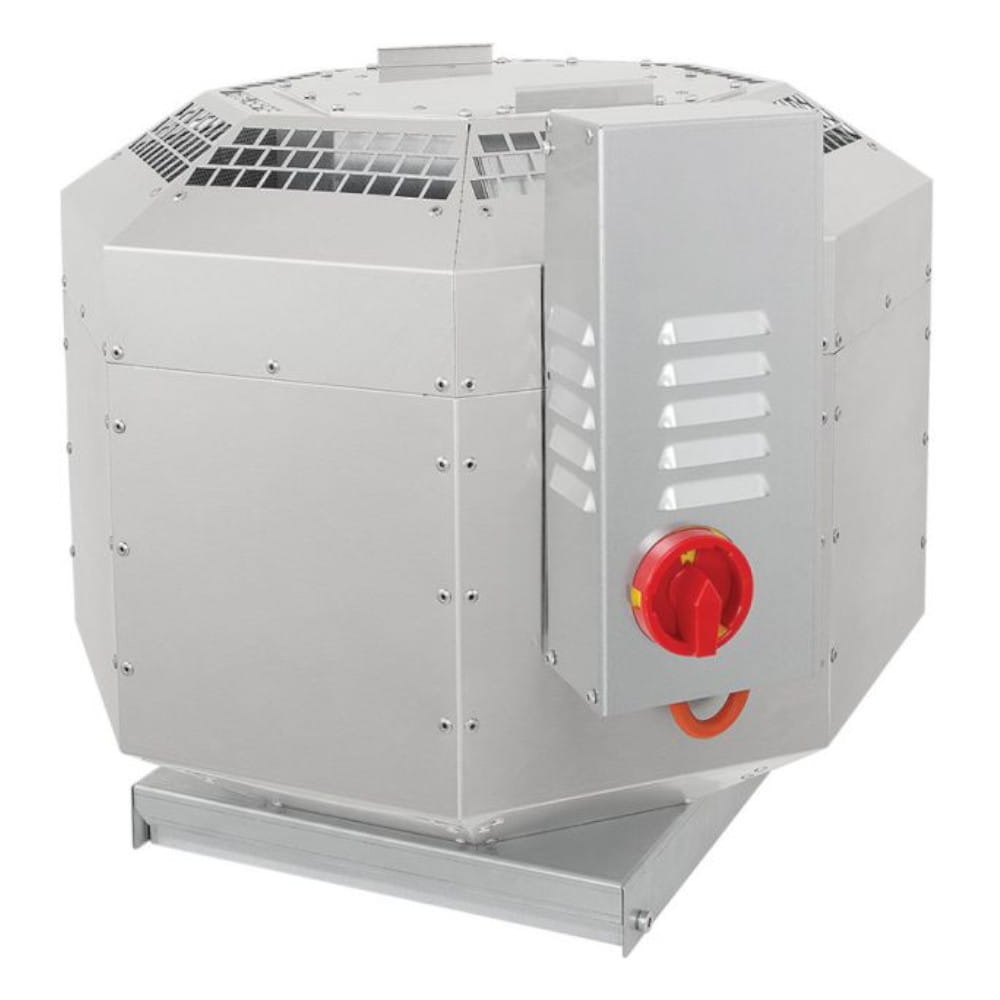

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg₃ odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Izolacja akustyczna obudowy została wykonana z wełny mineralnej o grubości 40 mm, którą zabezpieczono powłoką z włókna szklanego i perforowaną blachą stalową. Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza.

Silnik został zabudowany w specjalnej komorze o podwójnych ściankach, dzięki czemu jest całkowicie odizolowany od strumienia przepływającego powietrza. Konstrukcja wentylatora umożliwia transport medium o maksymalnej temperaturze 120°C. Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tacę ociekową dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).

Wirnik:

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.

Napęd i sterowanie:

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora.

Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp. (brak w zestawei).

Zastosowanie:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Modele trójfazowe znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.
