Regulator obrotów Harmann STVS 4 25L40

Regulator obrotów Harmann STVS 4 25L40

Opis:

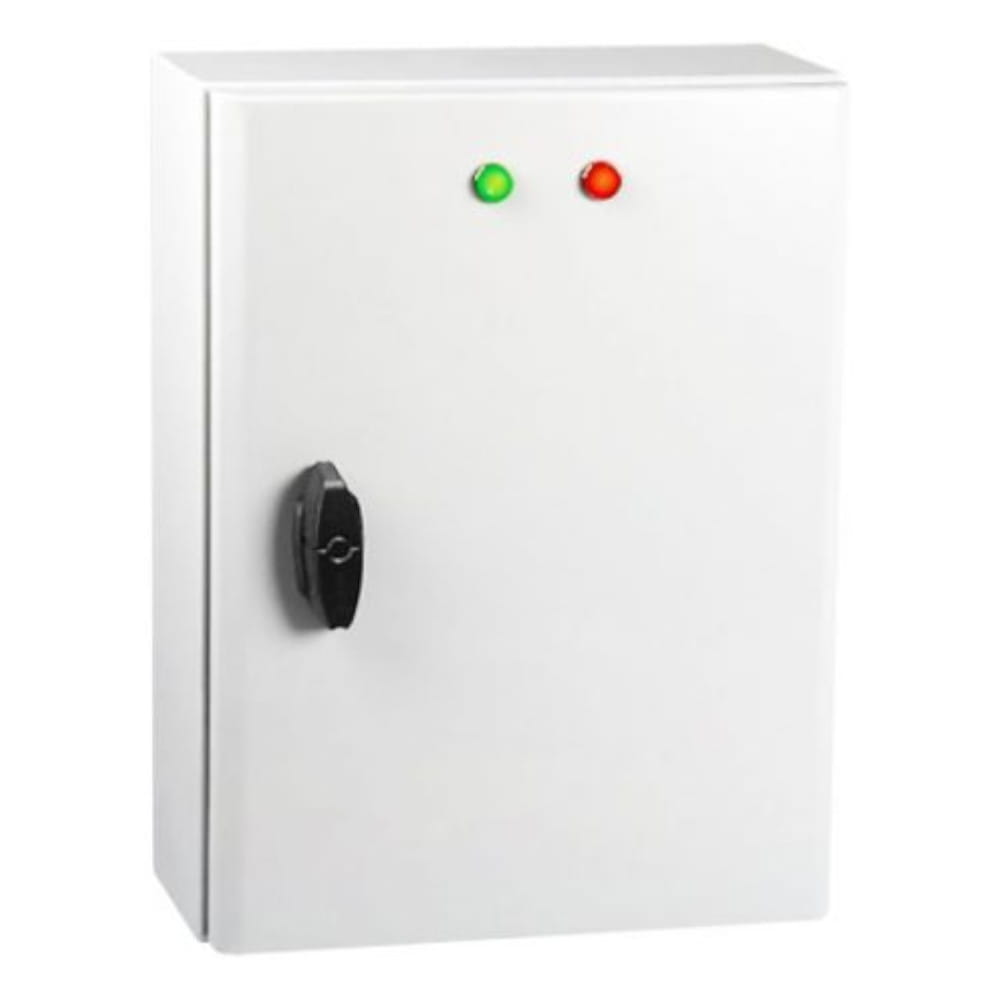

• Transformatorowy pięciostopniowy regulator prędkości obrotowej do trójfazowych (3~400V, 50Hz) silników urządzeń rotacyjnych (wentylatory, pompy). Zmiana prędkości obrotowej regulowanego silnika odbywa się stopniowo w oparciu o wartość podanego sygnału analogowego z przedziału 0-10 VDC. Zmiana biegu następuje w górę dla kolejnych wartości napięcia: 2, 4, 6, 8, 9.5 VDC, natomiast zmiana prędkości w dół jest przesunięta o 0.2 VDC. Obudowa została wykonana z blachy stalowej w kolorze RAL 7032. Montaż natynkowy, stopień ochrony IP54.

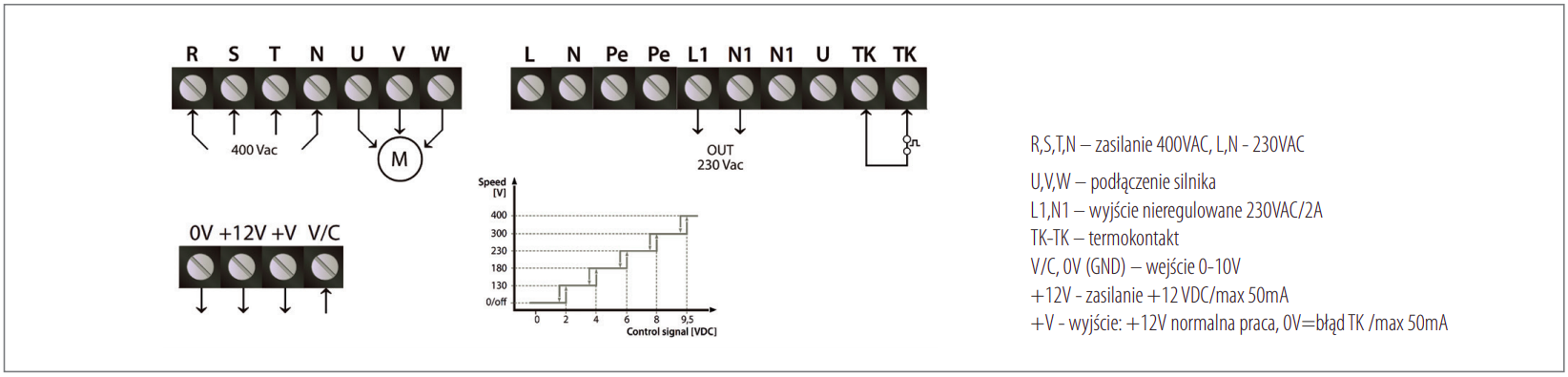

• Regulator posiada wbudowane zabezpieczenie termiczne (TK), do którego należy podłączyć końcówki termokontaktu wbudowanego w regulowany silnik oraz sygnalizację alarmu (zacisk +V), diody sygnalizujące podłączenie napięcia oraz alarm; wyjście nieregulowalne (230V/2A) do sterowania dodatkowym wskaźnikiem, zaworem lub siłownikiem przepustnicy oraz dwie pary zacisków (OC, CC) do podłączenia zewnętrznych styków bezpotencjałowych w celu zatrzymania oraz wznowienia pracy silnika; zacisk +12 VDC do zasilania zewnętrznego potencjometru np. MTP; wejście sygnału sterującego V/C-GND.

Maksymalna temperatura pracy:

• 35°C

Zastosowanie:

• Zdalna regulacja obrotów silników wentylatorów trójfazowych poprzez stopniową zmianę napięcia zasilającego.
• Sygnał wejściowy 0-2-4-6-8-9.5 VDC.
• Dostępne stopnie pracy (wyjście): 0-130-180-230-300-400V.
