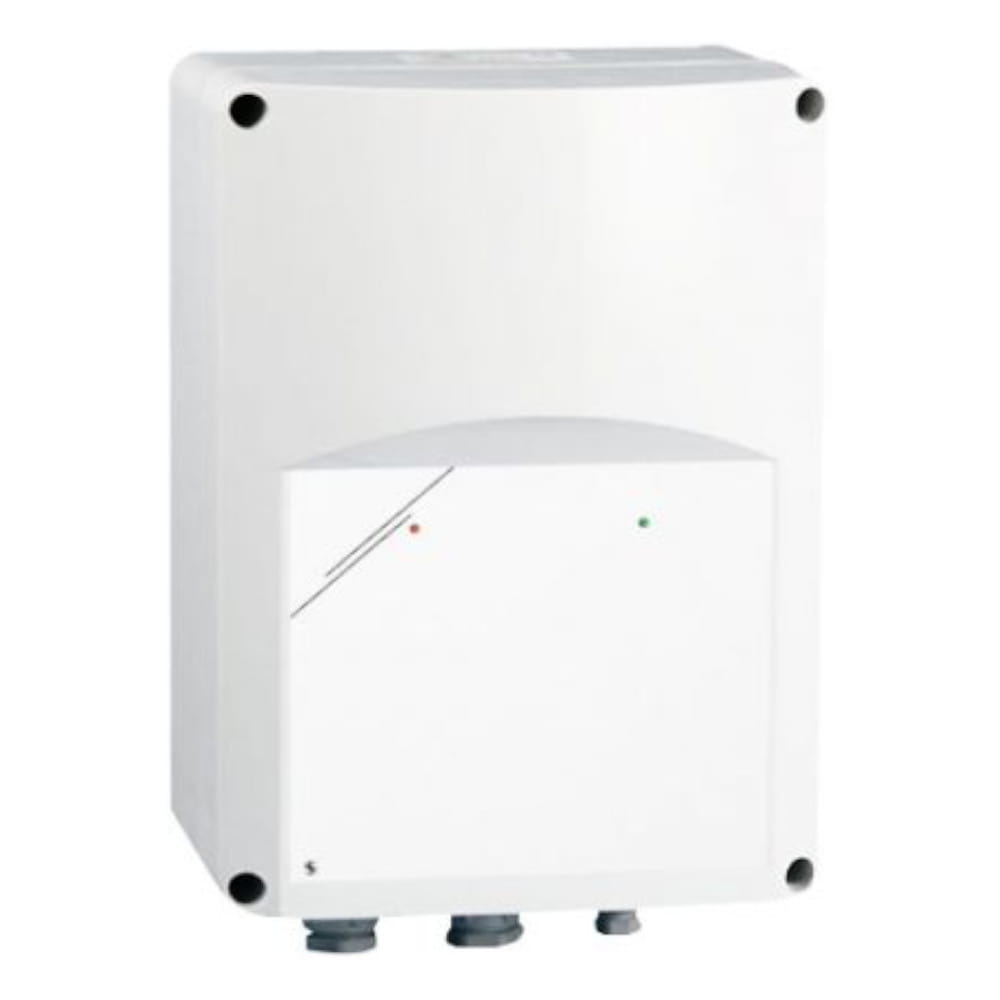

Regulator obrotów Harmann STVS 1 75L22
Opis
Regulator obrotów Harmann STVS 1 75L22
Opis:
-
Transformatorowy pięciostopniowy regulator prędkości obrotowej do jednofazowych (230V, 50Hz) silników urządzeń rotacyjnych (wentylatory, pompy). Zmiana prędkości obrotowej regulowanego silnika odbywa się stopniowo w oparciu o wartość podanego sygnału analogowego z przedziału 0-10 VDC. Zmiana biegu następuje w górę dla kolejnych wartości napięcia: 2, 4, 6, 8, 9.5 VDC natomiast zmiana prędkości w dół jest przesunięta o 0.2 VDC. Obudowa została wykonana z odpornego na uderzenia i promieniowanie UV tworzywa ABS w kolorze jasnoszarym RAL 7035 (do wielkości 7.5A) lub blachy stalowej w kolorze RAL 7032. Montaż natynkowy, stopień ochrony IP54.
-

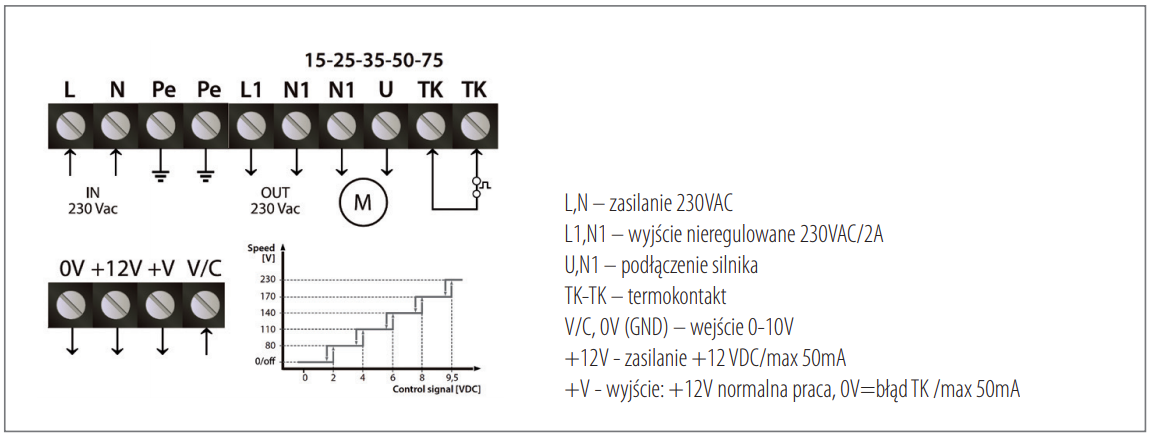

Regulator posiada wbudowane zabezpieczenie termiczne (TK), do którego należy podłączyć końcówki termokontaktu wbudowanego w regulowany silnik oraz sygnalizację alarmu (zacisk +V), diody sygnalizujące podłączenie napięcia oraz alarm; wyjście nieregulowalne (230V/2A) do sterowania dodatkowym wskaźnikiem, zaworem lub siłownikiem przepustnicy oraz dwie pary zacisków (OC, CC) do podłączenia zewnętrznych styków bezpotencjałowych w celu zatrzymania oraz wznowienia pracy silnika; zacisk +12 VDC do zasilania zewnętrznego potencjometru np. MTP; wejście sygnału sterującego V/C-GND.
Maksymalna temperatura pracy:
- 35°C
Zastosowanie:
Zdalna regulacja obrotów silników wentylatorów poprzez stopniową zmianę zmianę napięcia zasilającego. Sygnał wejściowy 0-2-4-6-8-9.5 VDC. Dostępne stopnie pracy (wyjście): 0-(80)-110-140-170-190-230 V.
