Regulator obrotów Harmann H-STER W

Regulator obrotów Harmann H-STER W

Opis:

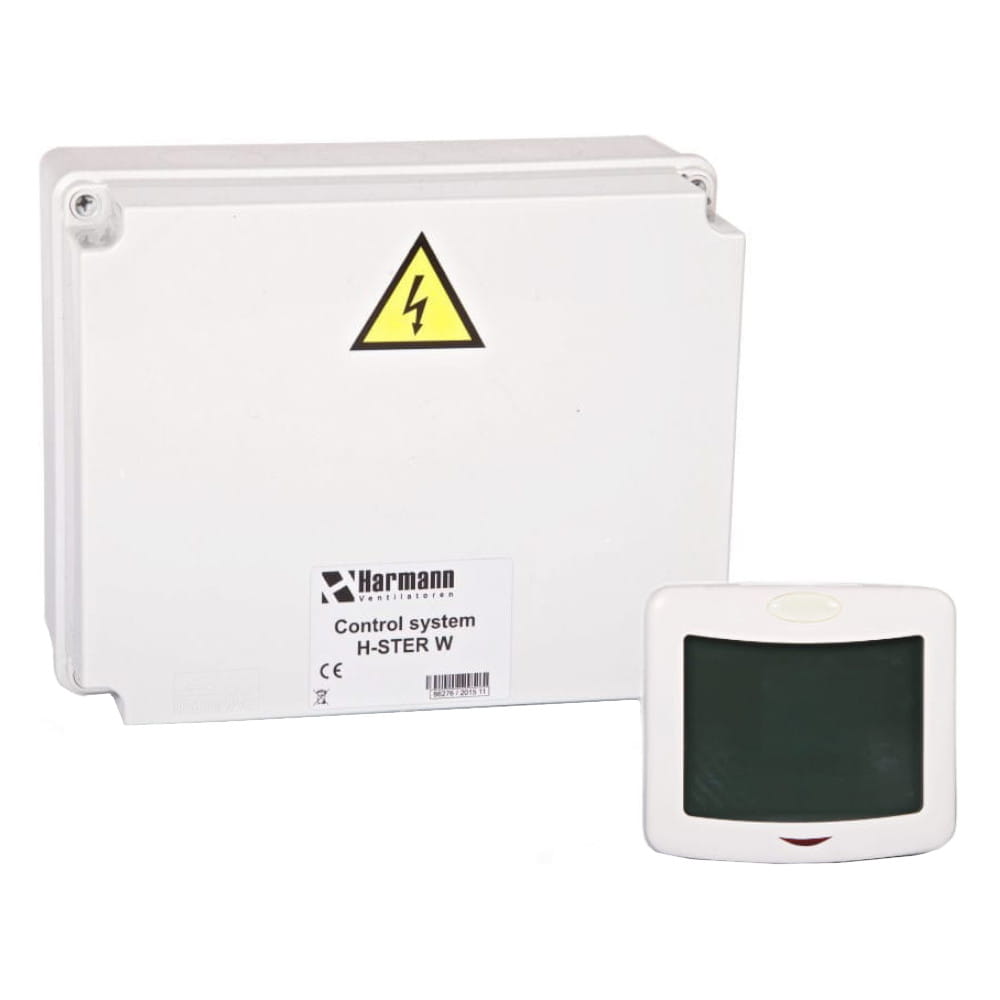

• Układ sterowania wraz z panelem zdalnym przeznaczony do kontroli pracy podzespołów nawiewnych central wentylacyjnych. W jednej obudowie znajduje się regulator prędkości obrotowej wentylatorów, regulator nagrzewnicy oraz innych elementów systemu wentylacyjnego. Obudowa sterownika została wykonana z tworzywa sztucznego, IP 65, montaż natynkowy (konieczność odprowadzania ciepła). Każdy zestaw zawiera dotykowy panel zdalnego sterowania TPC, przewód komunikacyjny, kanałowy czujnik temperatury powietrza nawiewanego TJK10K.

• Zestaw H-STER W przeznaczony jest do współpracy z nagrzewnicą wodną. Umożliwia poprzez sygnał analogowy 0-10V kontrolę pracy siłownika trój-drogowego zaworu wodnego oraz kontrolę pracy pompy cyrkulacyjnej (ON/OFF 230VAC). Ponadto w zestawie H-STER W znajdują się dodatkowe czujniki: temperatury powietrza zewnętrznego TJK10K oraz temperatury wody powrotnej TJP10K, m. in w celu realizacji funkcji zabezpieczenia przeciwzamrożeniowego. Każdy z zestawów H-STER umożliwia podłączenie: siłownika przepustnicy powietrza (podłączenie 3-przewodowe 230VAC) oraz zewnętrznych styków bezpotencjałowych: termokontaktu silnika oraz nagrzewnicy elektrycznej (jeśli wyprowadzone), alarm zatkanego filtru (presostat) oraz alarm Pożar. Układy umożliwiają podłączenie i zdalną kontrolę poprzez system ModBus. W tym przypadku korzystanie z panelu zdalnego sterowania nie będzie możliwe.

Maksymalna temperatura pracy:

• 30°C

Zastosowanie:

• Sterowanie pracą central wentylacyjnych bez odzysku ciepła, regulacja prędkości wentylatora, moc nagrzewnicy i innych elementów systemu.
