Regulator obrotów Harmann EVSS 3 DM
Opis:
-

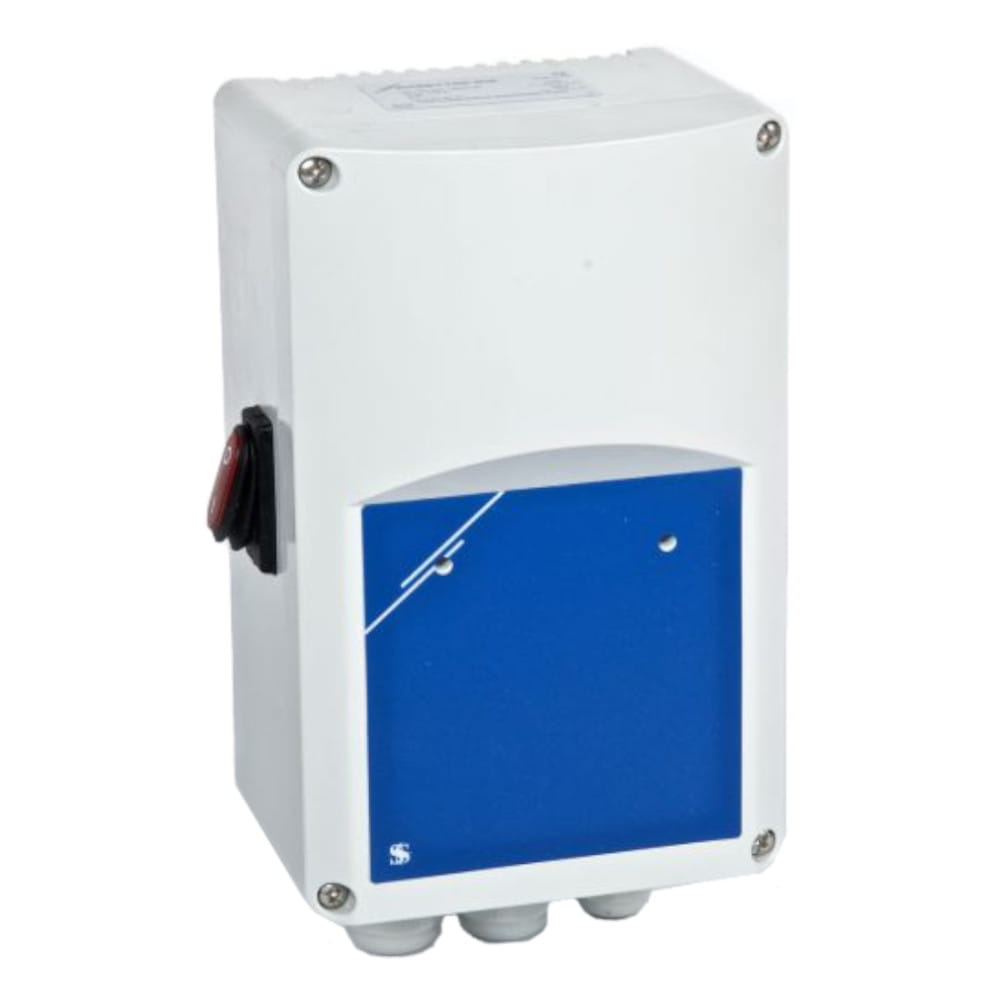

Elektroniczny regulator prędkości obrotowej do silników (wentylatorów) jednofazowych (230V, 50Hz) sterowany sygnałem 0-10Vdc lub 0-20mA - wybór poprzez wewnętrzny przełącznik. Obudowa wykonana z odpornego na uderzenia i promieniowanie UV tworzywa ABS w kolorze jasnoszarym (RAL 7035). Montaż natynkowy, stopień ochrony IP54. Możliwość ustawienia minimalnej i maksymalnej prędkości obrotowej za pomocą trymera. Oddzielny przycisk wyłącznika podświetlany diodą.
-

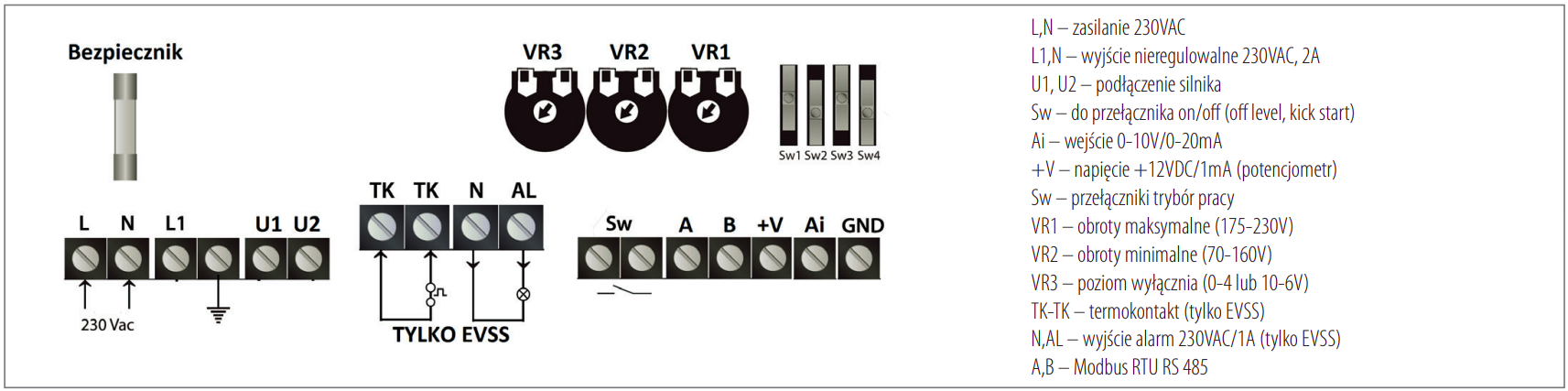

Sterowanie prędkością obrotową silnika (wentylatora) można realizować poprzez potencjometr typu MTV/MTP lub dowolny czujnik o sygnale sterującym 0-10Vdc lub 0-20mA. Istnieje również możliwość konwersji sygnału na 10-0Vdc lub 20-0mA - poprzez wewnętrzny przełącznik. Regulator jest wyposażony w dodatkowe nieregulowane wyjście 230V max 2A dla silników trzyprzewodowych lub sterowania dodatkowym wskaźnikiem, zaworem lub siłownikiem przepustnicy. Model EVS - sugerowana współpraca z przekaźnikiem S-ET10 w przypadku silników z wyprowadzonymi końcówkami TK. EVSS posiada wbudowane zabezpieczenie termiczne silnika (TK).
Tryby pracy:
Możliwość pracy w dwóch trybach:
- start na pełnym obciążeniu – po załączeniu lub restarcie silnik pracuje na pełnych obrotach przez okres 10s a następnie powraca do wartości ustalonej poprzez sygnał sterujący,
- miękki start – po załączeniu lub restarcie silnik pracuje w oparciu o wartość sygnału sterującego.
Dodatkowo istnieje możliwość dokupienia modułu PWM – podłączanego bezpośrednio do zacisków regulatora, dzięki któremu możliwa jest konwersja sygnału sterującego PWM do analogowego sygnału 0-10V.
Maksymalna temperatura pracy:
- 35°C
Zastosowanie:
- Napięciowa regulacja obrotów silników wentylatorów w zakresie 80-230V. Podczas instalacji należy dostosować napięcie minimalne do wartości bezpiecznej dla podłączanego silnika (drugi potencjometr pod pokrywką, fabryczna nastawa 80V).
