Presostat Vents DTV 500
Opis

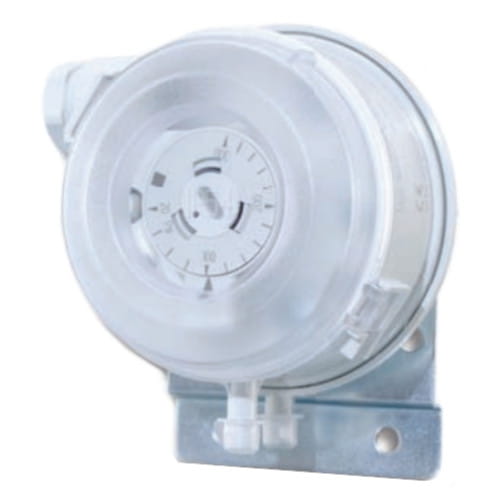

Presostat Vents DTV 500
Zastosowanie:
DTV jest czujnikiem różnicy ciśnień powietrza stosowanym w systemach klimatyzacji, monitoringu wentylatorów, filtrów lub w funkcji odmrożenia.
Zasada działania:
Presostat posiada obudowę wzmocnioną włóknem szklanym. Wewnątrz obudowy znajduje się silikonowa membrana i mikrołącznik. Ciśnienie różnicowe oddziałuje na sprężynę podtrzymującą membranę połączoną odpowiednio z mikrołącznikiem doprowadzając do przełączenia jego styków.
Funkcje:

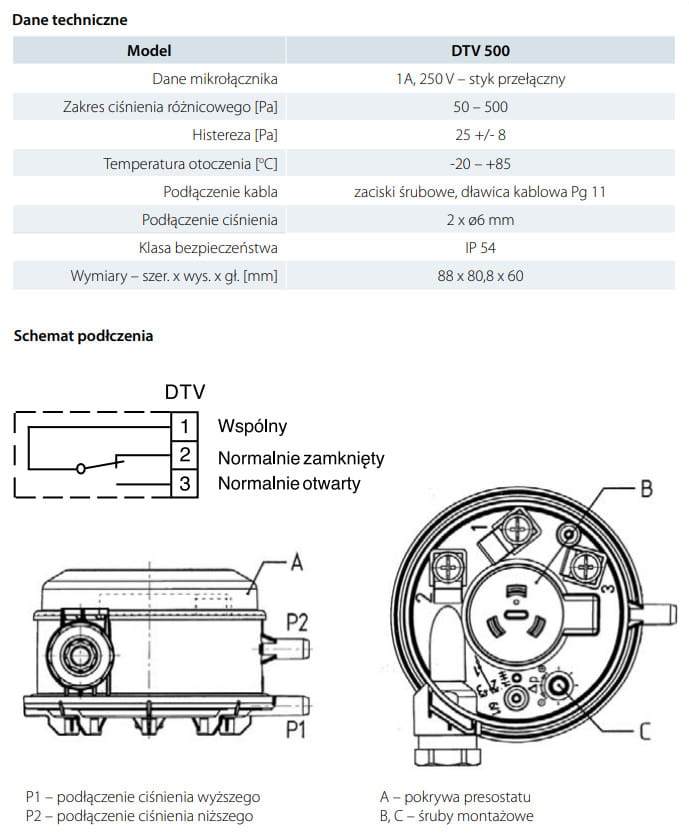

Ciśnienie podłączone do P1 jest porównywane z ciśnieniem podłączonym do P2. Kiedy ciśnienie różnicowe przekracza nastawioną wartość następuje przełączenie mikrołącznika. Kiedy presostat jest zastosowany do kontroli pracy wentylatora, jedno przyłącze musi pozostać niepodłączone (ciśnienie atmosferyczne). Nastawa progu zadziałania jest wykonywana za pomocą pokrętła widocznego pod pokrywą. Histereza jest ustawiona fabrycznie. Pokrywa jest zabezpieczona pojedynczym wkrętem w celu ułatwienia montażu i obsługi.
